Spannungsversorgung für Elektrofilter

Das HSG-1000/3000-LW ist ein Hochspannungsgerät, das zur Stromversorgung von elektrostatischen Filtern in industriellen Anwendungen verwendet wird. Vorteile der verwendeten Schaltnetzteiltechnik liegen:

  • in der kompakten Bauweise
  • in der symmetrischen Belastung der 3 Phasen Eingangsspannung
  • in der geringeren Blindleistung
  • im höheren Wirkungsgrad

Die Leistungselektronik ist komplett im Gerät integriert, ein separater Steuerschrank ist nicht erforderlich. Die Ansteuerung des HSG erfolgt über ein LWL-Bussystem. Als Kontrolleinheit kann das von der Firma Frasohn angebotene Control-Panel oder die vom Filterhersteller verwendete SPS verwendet werden.

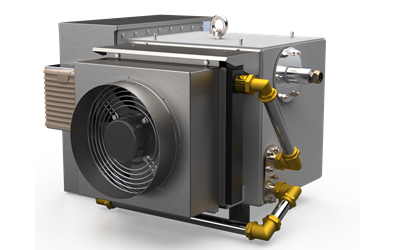

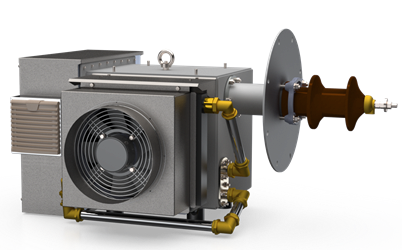

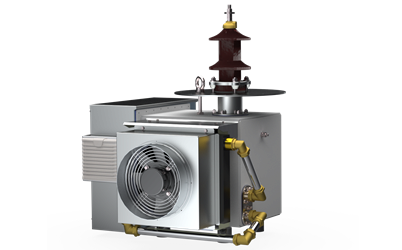

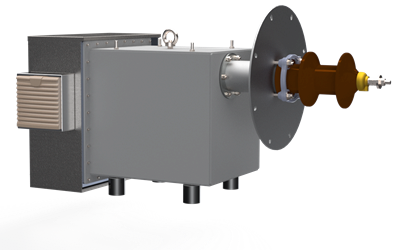

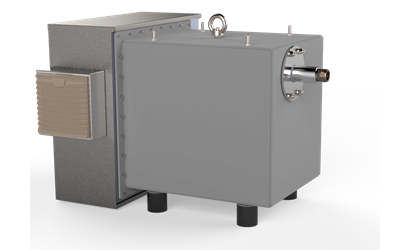

Das HSG wird in zwei Leistungsklassen angeboten, 2 kW und 6,8 kW Ausgangsleistung (arithmetische Mitte). Eine maximale Ausgangsspannung von 60 kV, 65 kV und 70 kV ist verfügbar. Für den Anschluss des HSG am E-Filter kann zwischen Isolator und Kabel gewählt werden.
